Tehniline voog
Osapooled ja komponendid:
- Kasutaja, riigiportaali kasutav kodanik
- sirvik
- FormManager, riigiportaali backend-i komponent, mis:
- pärib teenuse osutamiseks vajalikud andmed DataManager-lt
- moodustab teenuse vormi (HTML-i ja Javascript-i)
- ja saadab selle sirvikusse
- võtab vormi täitmise tulemuse (tulemandmed) sirvikust vastu
- ja edastab DataManagerile
- DataManager, riigiportaali backend-i komponent, mis:
- pärib teenuse osutamiseks vajalikud andmed X-teelt
- ja edastab need FormManager-le
- võtab teenuse tulemandmed vastu FormManager-lt
- ja salvestab X-tee päringu(te) abil X-tee andmekogu(de)sse

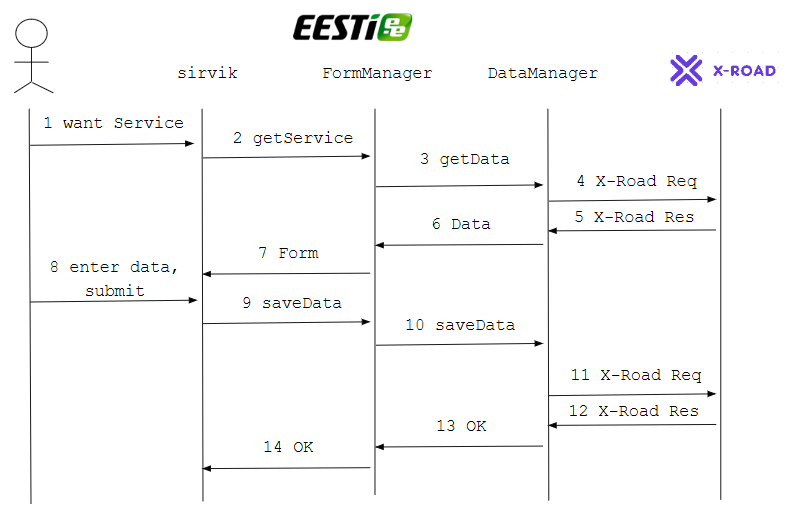

Voog:
| nr | samm | selgitus | tehnoloogia |
|---|---|---|---|
| 1 | want Service |
Kasutaja on riigiportaali artikli lehel. Kasutaja on autenditud. Kasutaja vajutab teenuse lingile või nupule. |
HTML5, CSS3, Javascript, Bootstrap |
| 2 | getService |
Sirvikust läheb päring backend-i. Päringuga haaratakse kaasa sirvikus salvestatud seansiküpsise väärtus (JWT). |
Javascript Fetch API (1) |
| 3 | getData |
FormManager kontrollib seansiküpsise ehtsust ja kehtivust; saab seansiküpsisest kätte Kasutaja isikukoodi. Moodustab teenuse esitamiseks vajalike andmete päringu ja saadab selle DataManagerile. |
JWS (JSON Web Signature), Java, JSON või XML (päringus DataManager-le) |
| 4 | X-Road Req |
DataManager moodustab X-tee päringu(d) ja saadab selle (need) andmekogu(de)sse. | X-Road, SOAP, WSDL |
| 5 | X-Road Res |
DataManager võtab vastu X-tee vastuse(d). | X-Road, SOAP, WSDL |
| 6 | Data |
DataManager saadab andmekogu(de)st saadud andmed edasi FormManagerile. | JSON või XML |
| 7 | Form |
FormManager moodustab vormi ja täidab selle andmekogu(de)st saadud andmetega. Edastab vormi sirvikusse (päringu getService vastusena).Vorm koosneb HTML-st ja Javascript-st; vajadusel võib vormiga koos saata ka teenusespetsiifilise laadilehe. HTML ja Javascript võib osaliselt või tervikuna olla juba artiklilehe koosseisus (ära peidetult). |
XForms, Orbeon, Java |
| 8 | enter data, submit |
Kasutaja interakteerub vormiga. Kasutaja vajutab salvesta vms. |
HTML5, CSS3, Javascript, Bootstrap |
| 9 | saveData |
Kasutaja submit-i toimel tehakse sirvikust teenuse tulemandmete salvestamise päring backend-i. |
Javascript Fetch API |
| 10 | saveData |
FormManager kontrollib sirvikust tulevaid andmeid ja edastab need DataManagerile. | Java; JSON või XML |
| 11 | X-Road Req |
FormManager koostab andmete salvestamise X-tee päringu(d) ja saadab need asjakohas(t)esse andmekogu(de)sse. | X-Road, SOAP, WSDL |
| 12 | X-Road Res |
FormManager võtab vastu X-tee päringu(te) vastuse(d). | X-Road, SOAP, WSDL |
| 13, 14 | OK |
Teenuse tulemandmete salvestamise kinnitus liigub tagasi sirvikusse. | Javascript Fetch API |
(1) Vanema nimetusega AJAX-päring. Fetch API on HTML5 AJAX-päringute tegemise uus standardne vahend.
